2020年度

吹付法枠工+鉄筋挿入工

青木町三丁目(1)地区 総流防・急傾斜工事 第1工区
青木町三丁目(1)地区 総流防・急傾斜工事 第1工区
青木町三丁目(1)地区 総流防・急傾斜工事 第1工区
青木町三丁目(1)地区 総流防・急傾斜工事 第1工区

【元請工事】

発注者名 山口県 岩国土木建築事務所
工事名 平成31年度 青木町三丁目(1)地区 総流防・急傾斜工事 第1工区
場所 山口県岩国市青木町地内
時期 2019年8月5日~2020年6月30日
内容 土砂災害警戒区域に指定されている青木町地区において、立案されている吹付法枠工+鉄筋挿入工を施工しました。基本試験(引抜き試験)を行い、土質定数(周面摩擦抵抗値)の確認も行いました。

吹付法枠工法

日積(31)地区 総合流域防災・急傾斜地崩壊対策(重点0県)工事 第1工区
日積(31)地区 総合流域防災・急傾斜地崩壊対策(重点0県)工事 第1工区
日積(31)地区 総合流域防災・急傾斜地崩壊対策(重点0県)工事 第1工区
日積(31)地区 総合流域防災・急傾斜地崩壊対策(重点0県)工事 第1工区

【元請工事】

発注者名 山口県 柳井土木建築事務所
工事名 平成31年度 日積(31)地区 総合流域防災・急傾斜地崩壊対策(重点0県)工事 第1工区
場所 山口県柳井市日積地内
時期 2020年2月10日~2020年8月31日
内容 土砂災害警戒区域に指定されている日積地区において、立案されている吹付法枠工を施工しました。住宅(養護老人ホーム)下の法面の補強工事であり、実施工期間は伐採3日+掘削等土工事30日+法面工事30日=約70日でした。

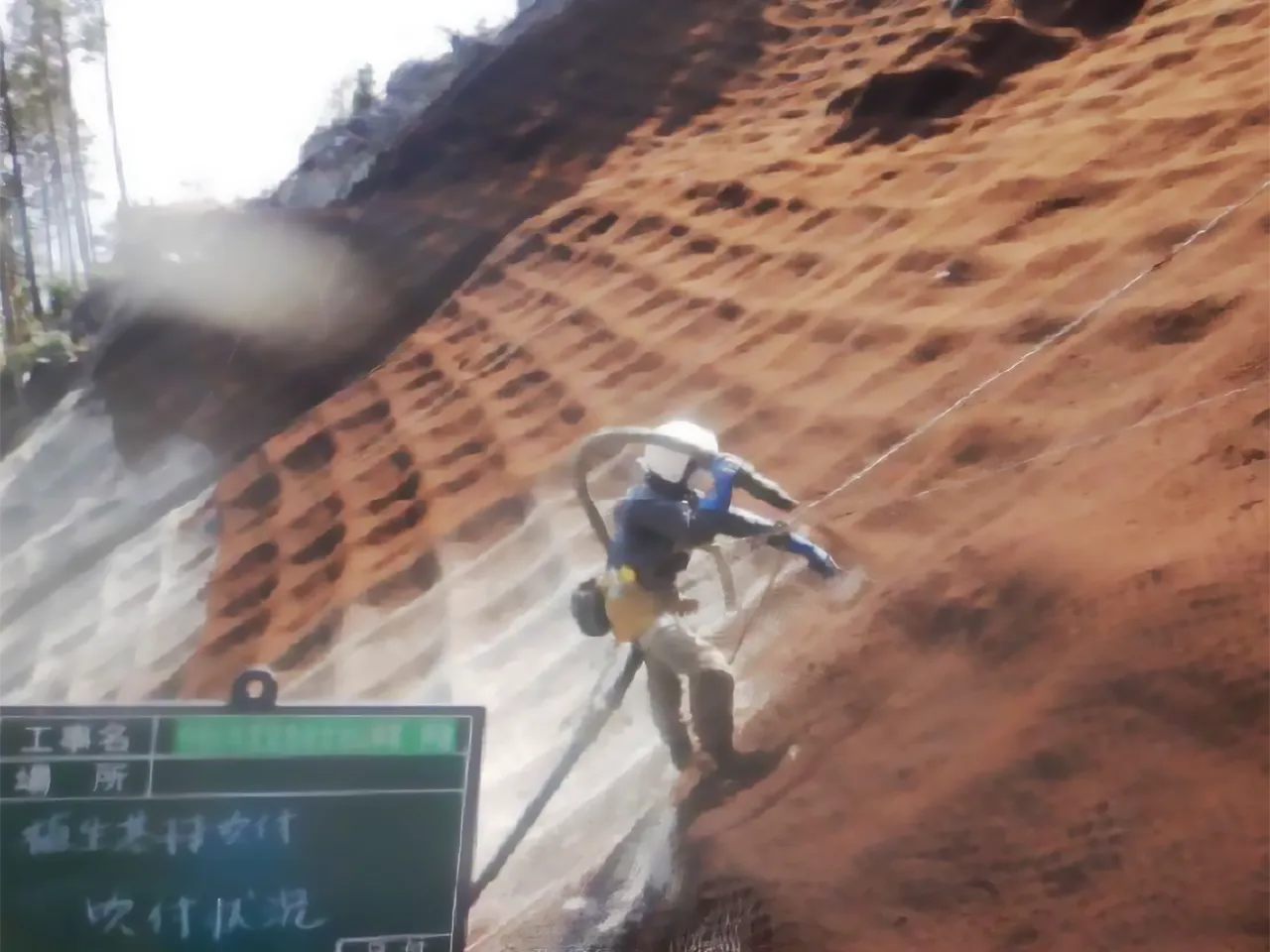

法面工(法面掘削工・吹付法枠工・植生基材吹付工)

東金剛山1地区 総合流域防災(急傾)工事 第1工区
東金剛山1地区 総合流域防災(急傾)工事 第1工区
東金剛山1地区 総合流域防災(急傾)工事 第1工区
東金剛山1地区 総合流域防災(急傾)工事 第1工区

【元請工事】

発注者名 山口県 周南土木建築事務所
工事名 令和元年度 東金剛山1地区 総合流域防災(急傾)工事 第1工区
場所 山口県周南市大字徳山地内
時期 令和元年11月2日~令和2年8月31日
内容 山口県周南市大字徳山地内の急傾斜地において法面保護工を実施。法面掘削V=380㎥、吹付法枠工L=431.8m、植生基材吹付工A=205.6㎡

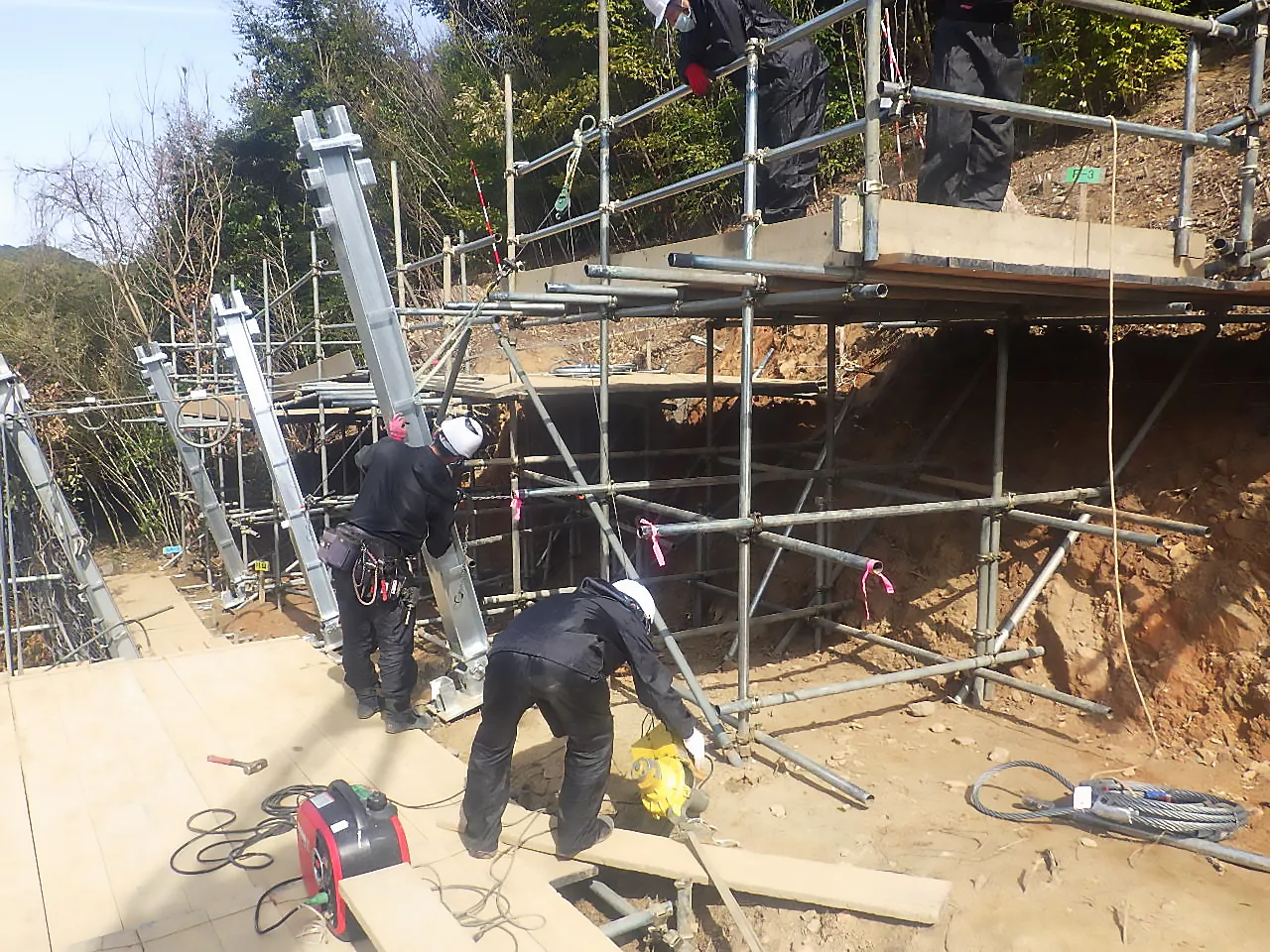

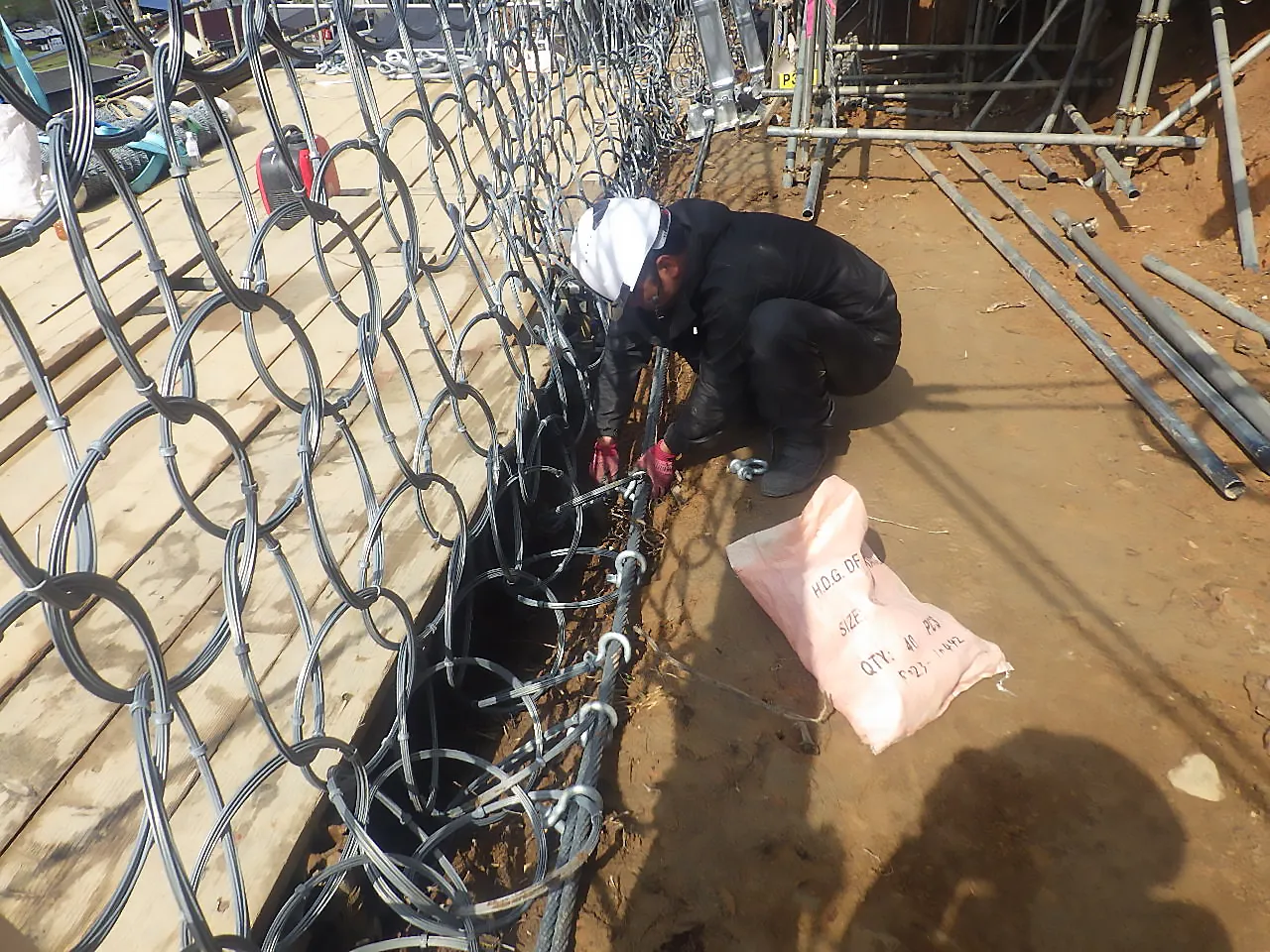

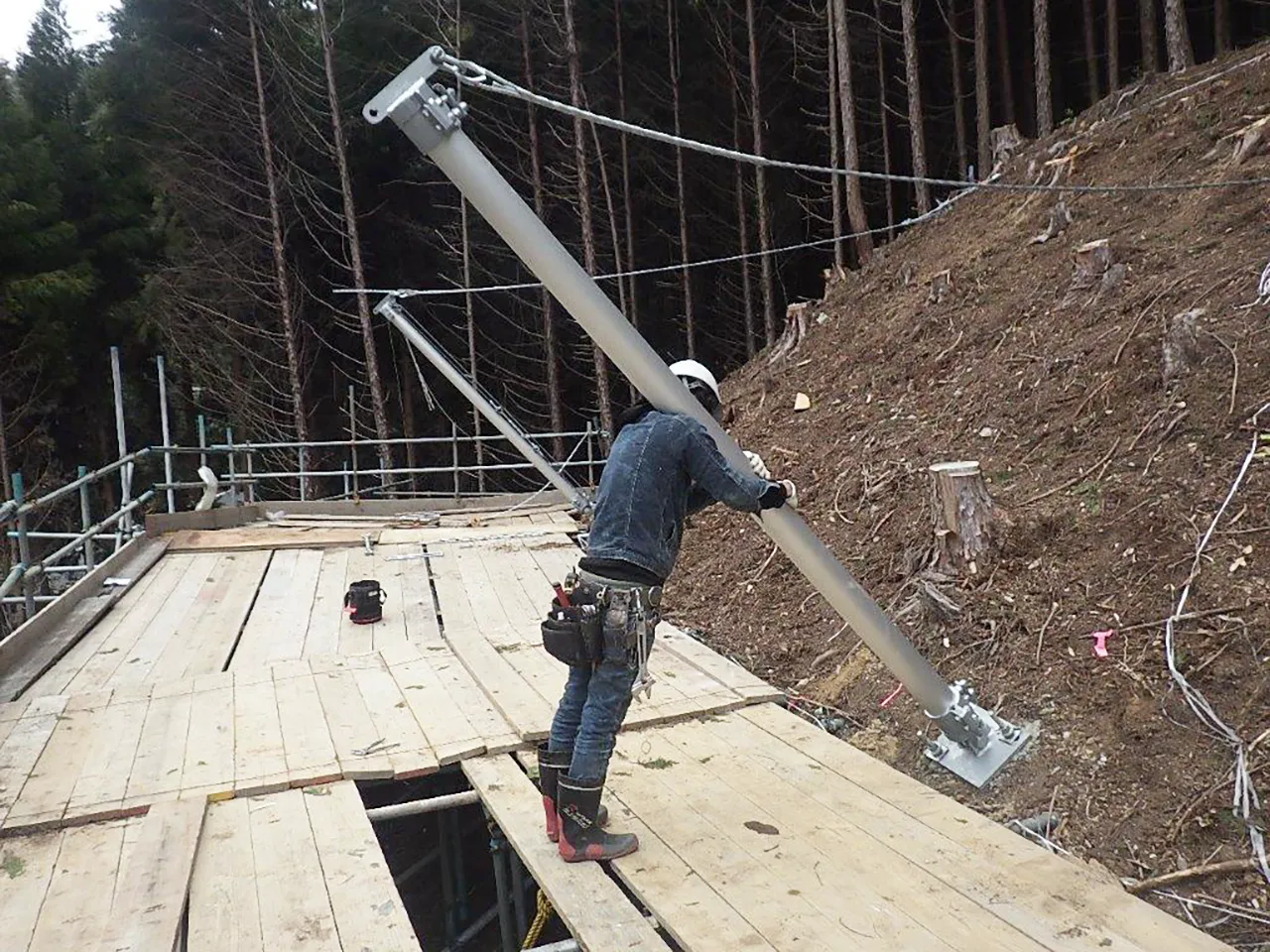

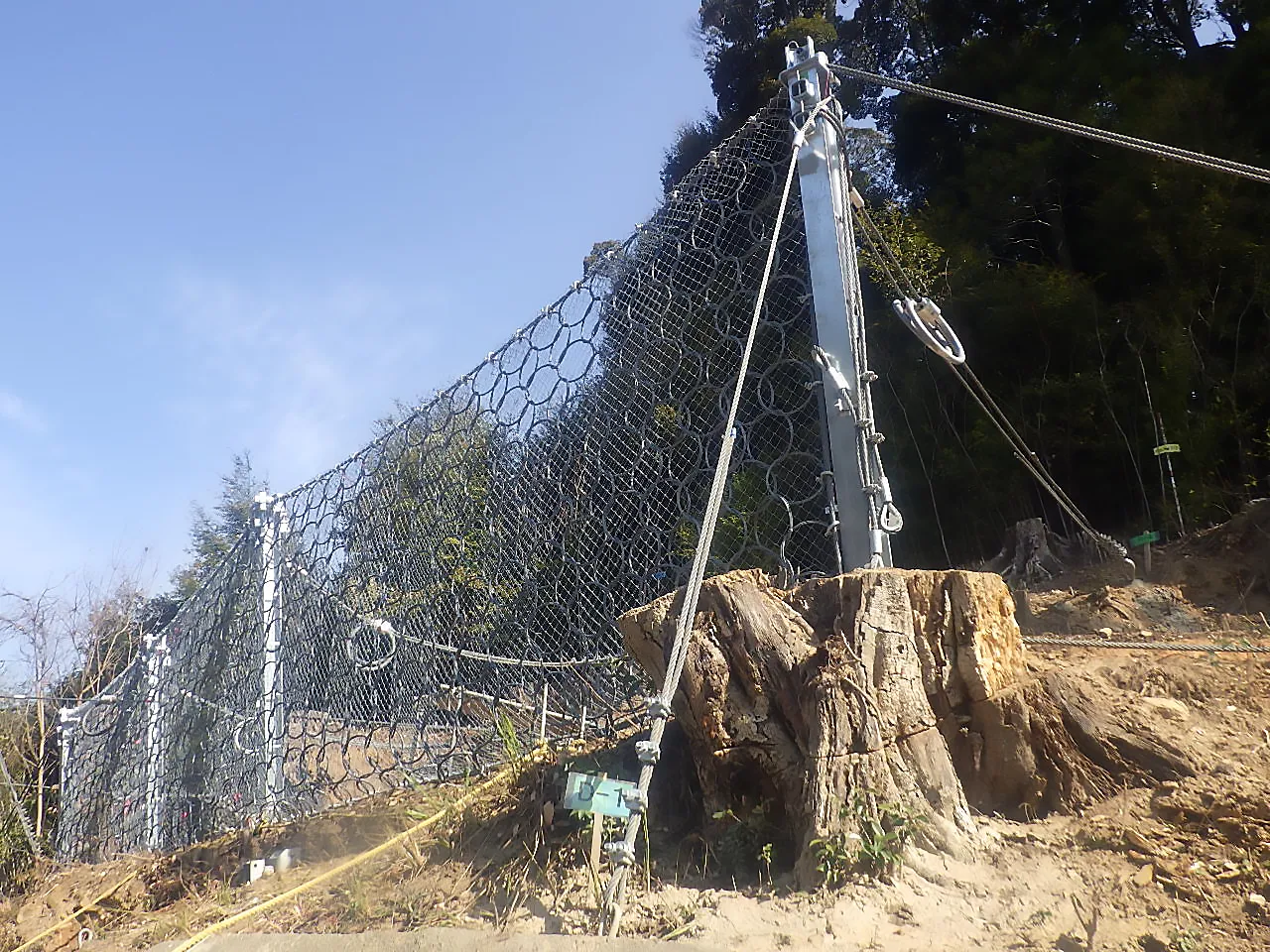

高エネルギー吸収型防護柵工(マクロフェンス工法)

国道442号(A190)落石防護柵設置工事(1工区)
国道442号(A190)落石防護柵設置工事(1工区)
国道442号(A190)落石防護柵設置工事(1工区)
国道442号(A190)落石防護柵設置工事(1工区)

【元請工事】

発注者名 福岡県八女県土整備事務所
工事名 国道442号(A190)落石防護柵設置工事(1工区)
場所 福岡県八女市矢部村大字矢部地内
時期 2020年8月29日~2021年2月26日
内容 上部法面からの落石対策防止のために落石防護柵工(マクロフェンス工法)を行った。※マクロフェンス工・・・・・延長30m、支柱高さ4.0m  ※足場工…535空㎥

のリフレッシュ工法

国道199号(本城三丁目)災害防除工事国道199号(本城三丁目)災害防除工事
国道199号(本城三丁目)災害防除工事
国道199号(本城三丁目)災害防除工事
国道199号(本城三丁目)災害防除工事
国道199号(本城三丁目)災害防除工事
国道199号(本城三丁目)災害防除工事
国道199号(本城三丁目)災害防除工事

【元請工事】

発注者名 福岡県 北九州市
工事名 国道199号(本城三丁目)災害防除工事
場所 福岡県北九州市八幡西区大字本城
時期 2020年6月19日~2020年10月30日
内容 本工事は、老朽化した既設法面を補修・補強する事を目的とした工事です。具体的にはアンカーボルト及びカップルボルトを既設法面の表面に設置し、その上に繊維混入モルタルを吹付して増厚をします。その後、既設法面の裏側にセメントミルクを注入して完成です。

補強土植生法枠工(GTフレーム工法)

鞍手高校校地整備(法面対策)工事
鞍手高校校地整備(法面対策)工事
鞍手高校校地整備(法面対策)工事
鞍手高校校地整備(法面対策)工事

【下請工事】

発注者名 福岡県 建築都市部 建築都市総務課
工事名 鞍手高校校地整備(法面対策)工事
場所 福岡県直方市大字山部
時期 2020年7月8日~2021年1月29日
内容 補強土植生法枠工
GTフォーム設置、改良土吹付、ラス張り、植生基材吹付

高強度ネット工法(デルタックス工法)

唐津管内道路施設修繕工事
唐津管内道路施設修繕工事
唐津管内道路施設修繕工事
唐津管内道路施設修繕工事
唐津管内道路施設修繕工事

【下請工事】

発注者名 国土交通省 佐賀国道事務所
工事名 唐津管内道路施設修繕工事
場所 佐賀県唐津市山本地先外
時期 2020年6月8日~2020年11月13日
内容 モルタル吹付工の老朽化でモルタル剥離を防止するためにデルタックス工法をおこなった。
※デルタックス工・・・・・A法面:3,190㎡、B法面:1,216㎡

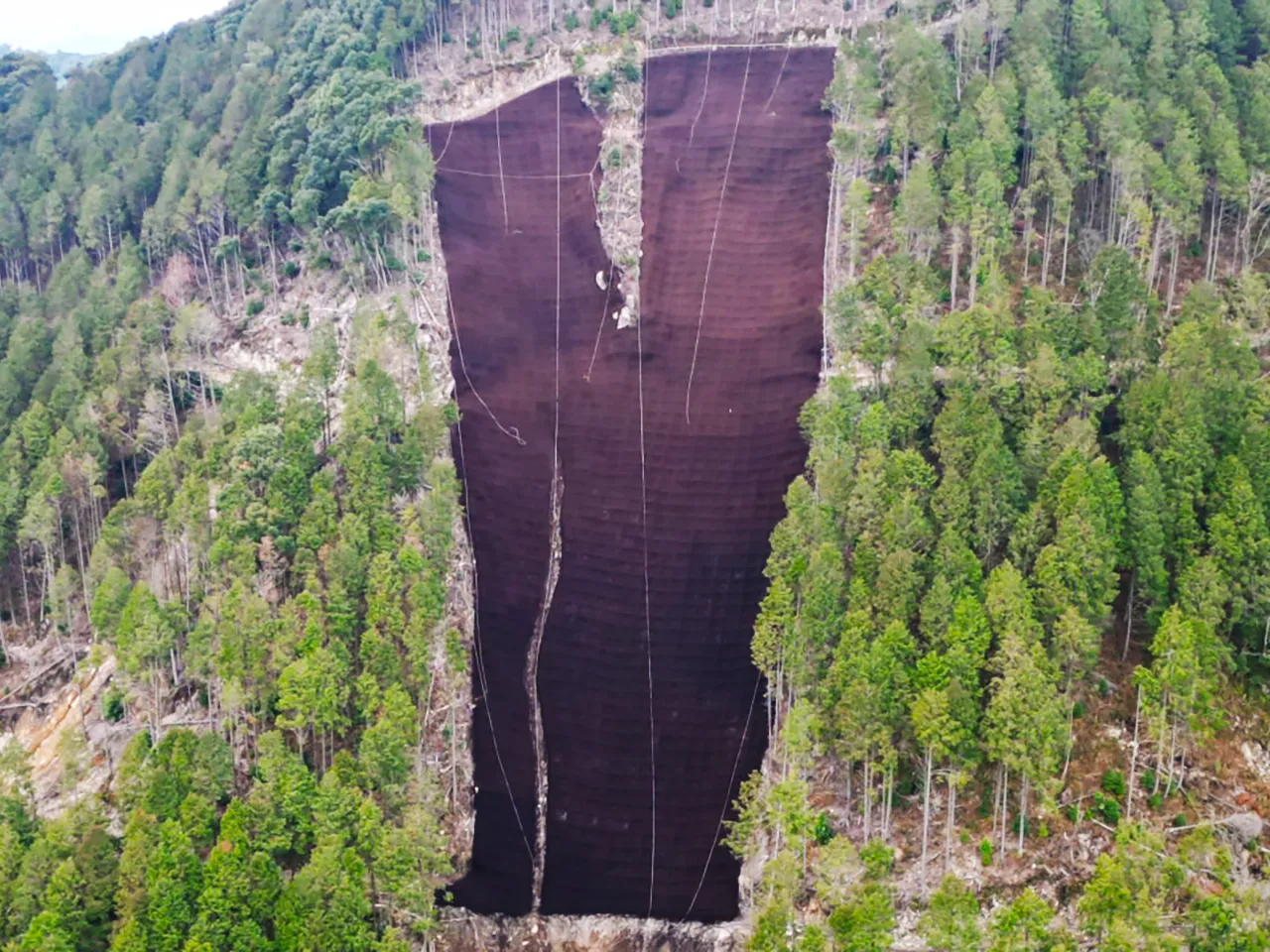

簡易法枠工及び植生基材吹付工法

唐津管内道路施設修繕工事
唐津管内道路施設修繕工事
唐津管内道路施設修繕工事
唐津管内道路施設修繕工事
唐津管内道路施設修繕工事

【下請工事】

発注者名 熊本県 阿蘇地域振興局
工事名 阿蘇管内治山激甚災害対策特別緊急事業第22号工事
場所 熊本県阿蘇郡南阿蘇村大字河陰字堀切地内
時期 2020年10月1日~2021年2月26日
内容 熊本県の南阿蘇村町堀切地区。熊本地震による災害現場。簡易法枠工と植生基材吹付工。工事内容:簡易法枠工・約2,317㎡、植生基材吹付工・約10,981㎡)

2019年度

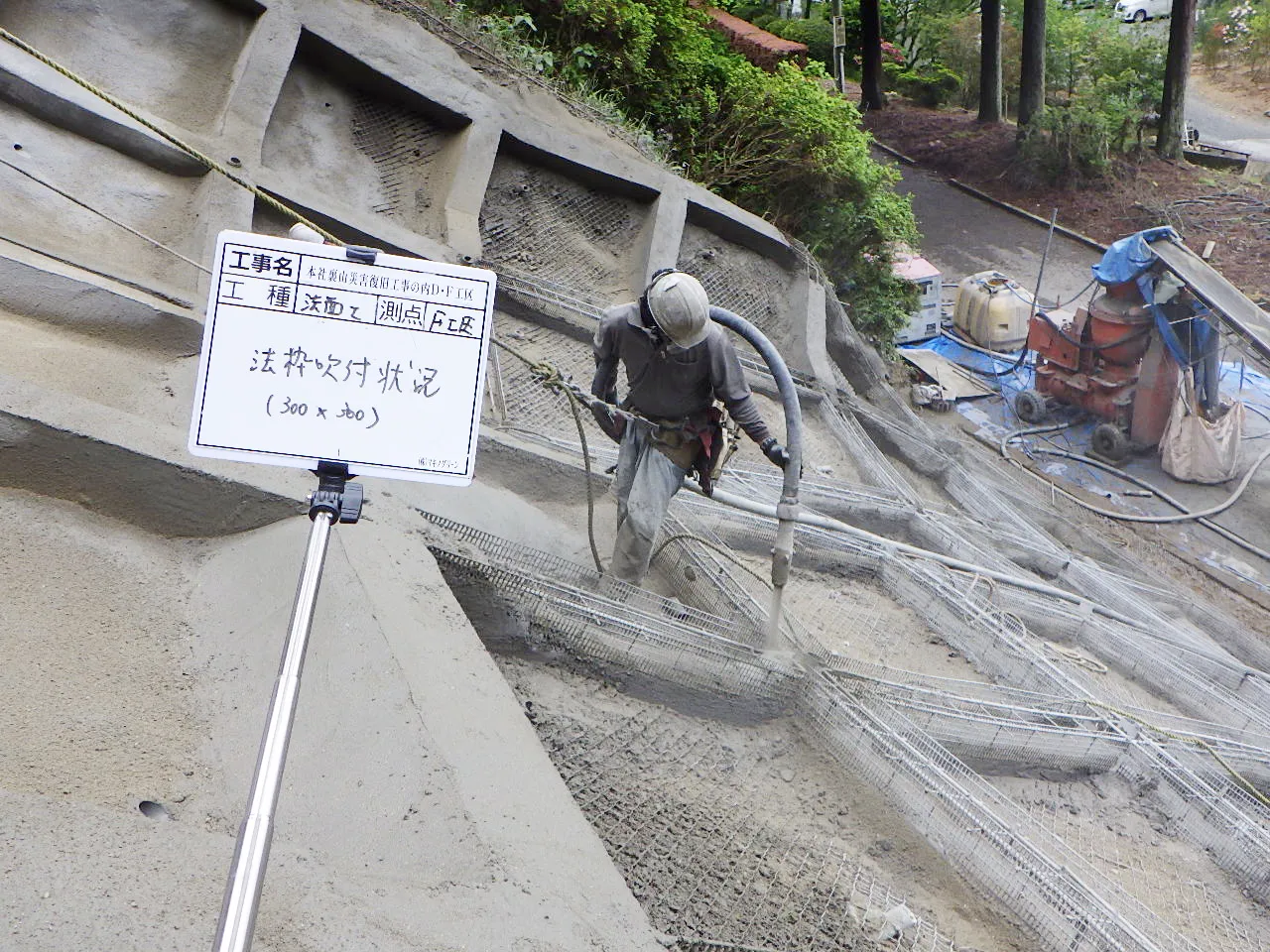

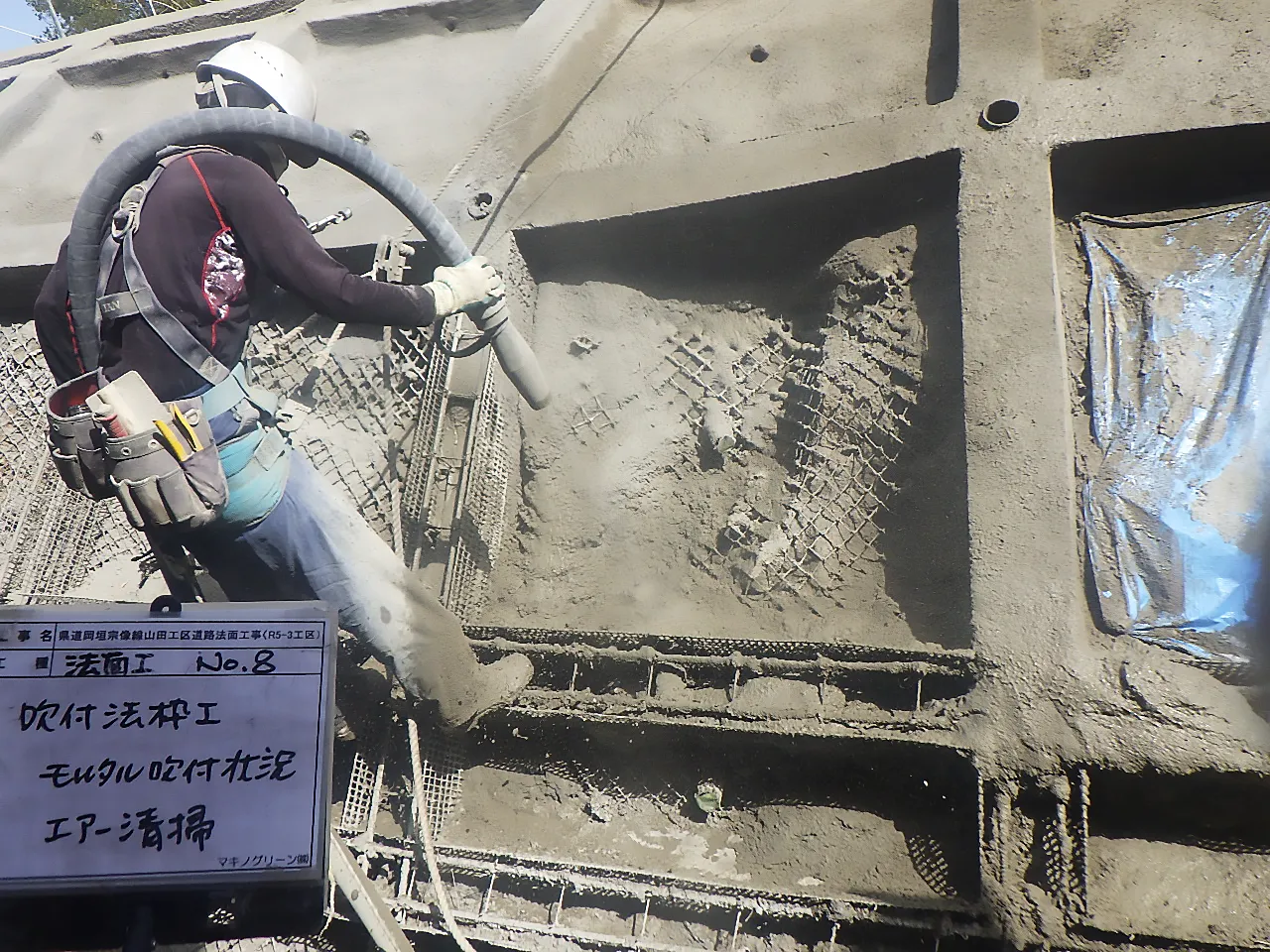

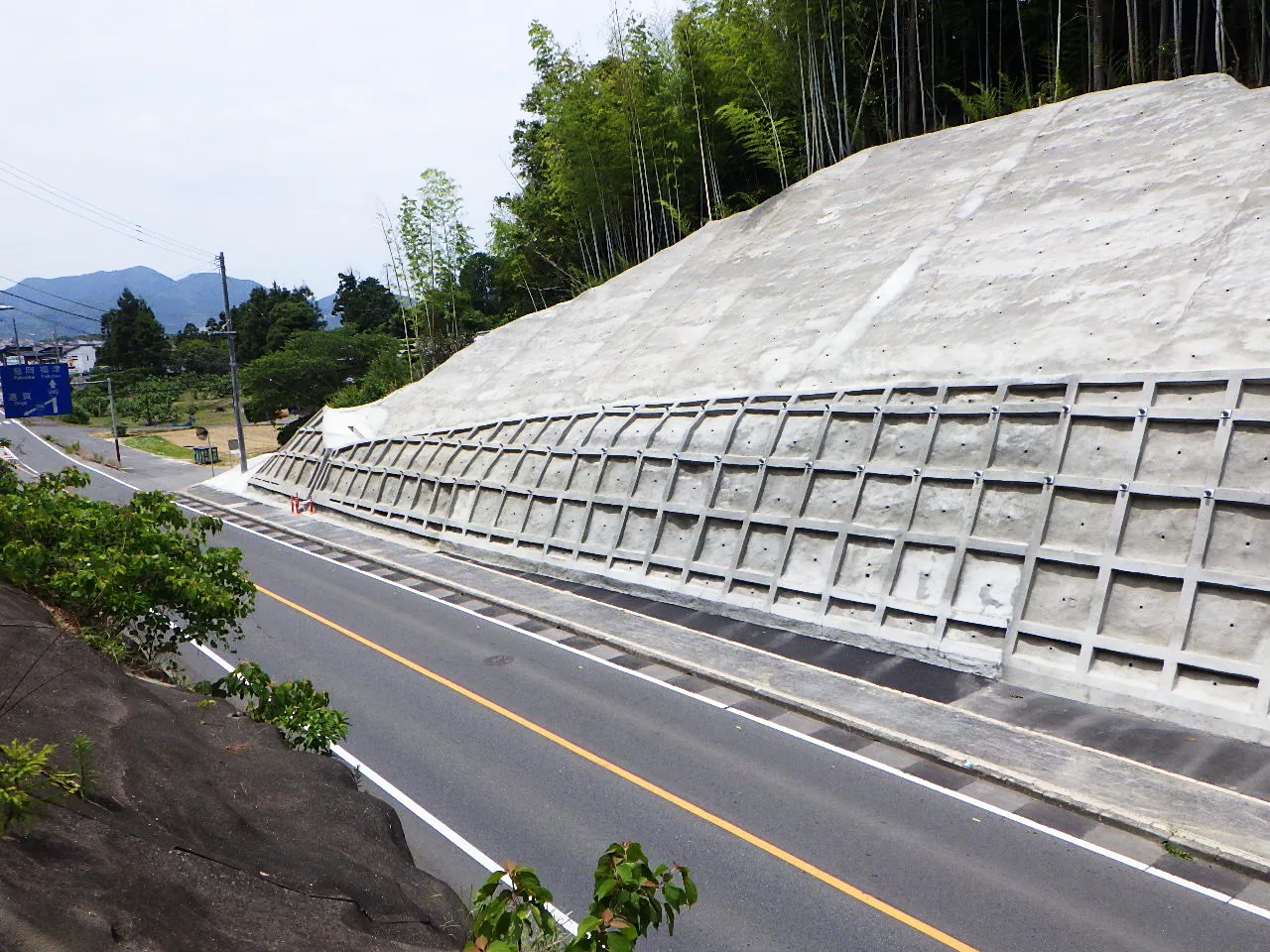

法枠工

主要県道下関美祢線道路防災(防安 修繕)地補・緊工事 第2工区
主要県道下関美祢線道路防災(防安 修繕)地補・緊工事 第2工区
主要県道下関美祢線道路防災(防安 修繕)地補・緊工事 第2工区
主要県道下関美祢線道路防災(防安 修繕)地補・緊工事 第2工区

【元請工事】

発注者名 山口県 下関土木建築事務所
工事名 主要県道下関美祢線道路防災(防安 修繕)地補・緊工事 第2工区
場所 山口県下関市大字吉田地方 地内
時期 2019年8月1日~2020年3月31日
内容 吹付法枠工300×300×2000 2,591㎡
枠内植生工、最下段枠内モルタル吹付工
県道沿いの6段法面を坂巻により施工。

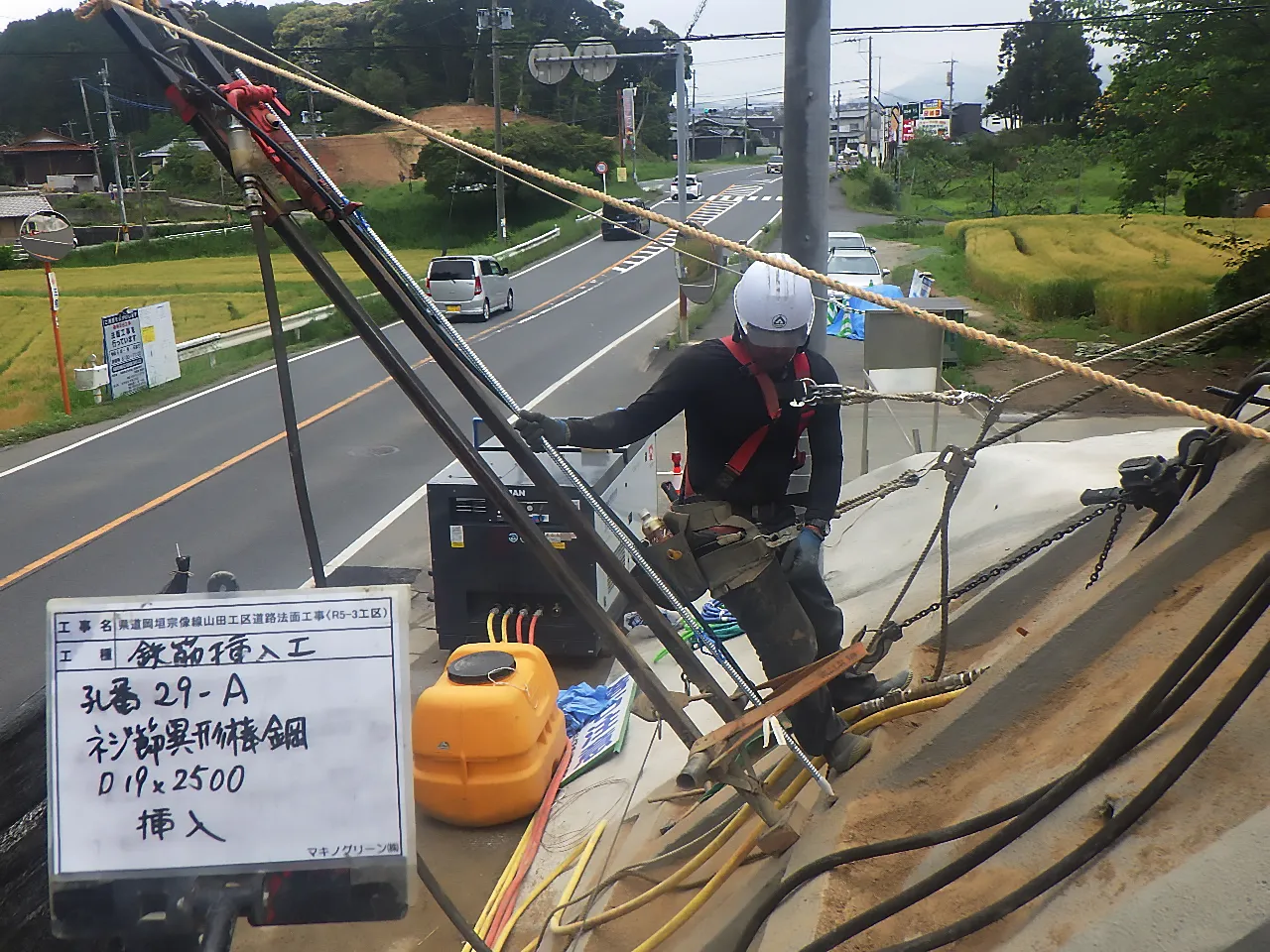

法枠工+鉄筋挿入工

時宗地区 急傾斜地崩壊対策工事 第1工区
時宗地区 急傾斜地崩壊対策工事 第1工区
時宗地区 急傾斜地崩壊対策工事 第1工区
時宗地区 急傾斜地崩壊対策工事 第1工区

【元請工事】

発注者名 山口県 周南土木建築事務所
工事名 時宗地区 急傾斜地崩壊対策工事 第1工区
場所 山口県下松市大字生野屋 地内
時期 2019年4月5日~2020年3月31日
内容 土砂災害警戒区域に指定されている時宗地区において、立案されている吹付法枠工+鉄筋挿入工を施工しました。基本試験(引抜き試験)を行い、土質定数(周面摩擦抵抗値)の確認も行いました。

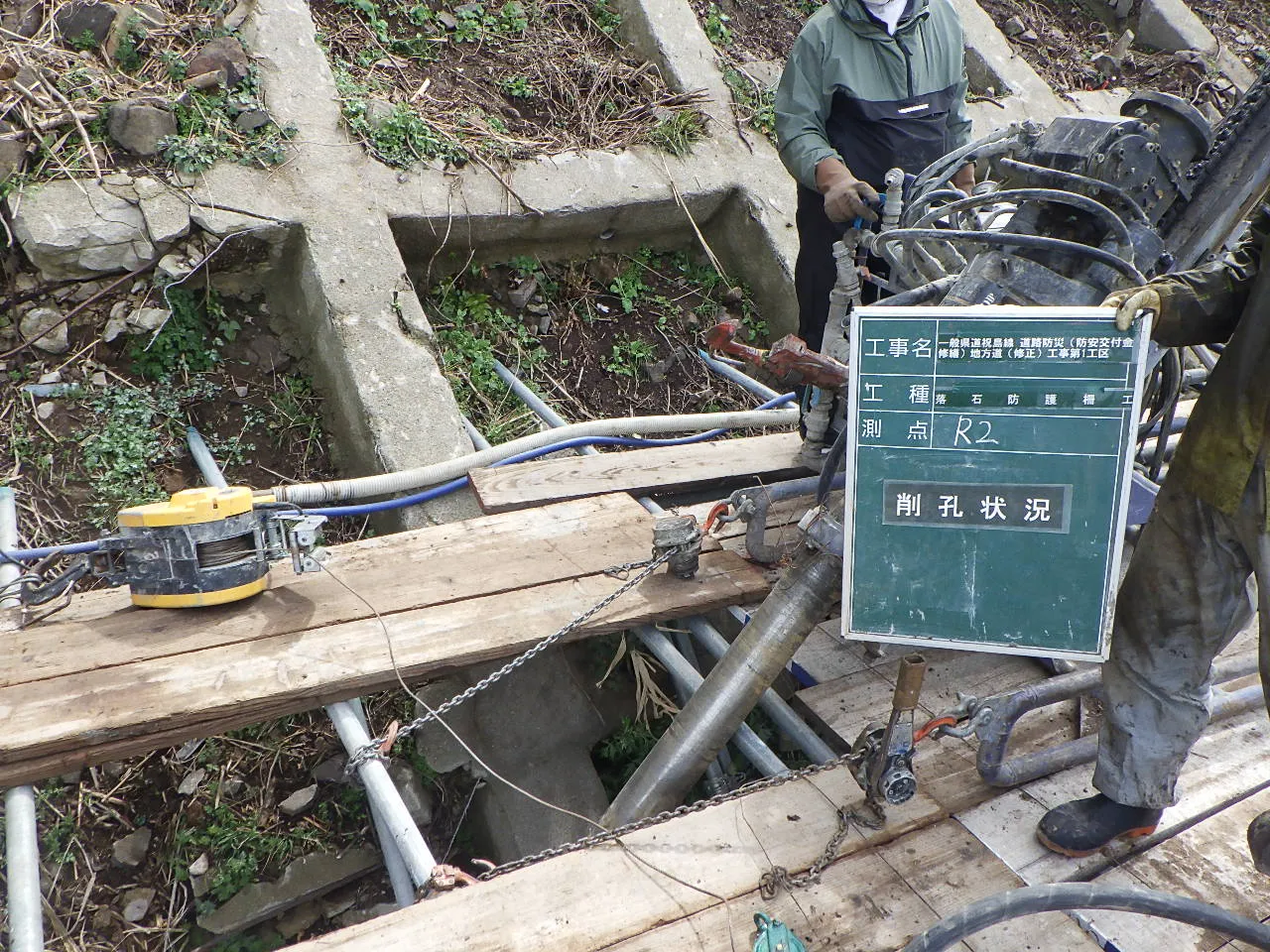

アンカー工

一般県道福浦港金比羅線 道路防災(防安交付金 修繕)地方道工事 第1工区
一般県道福浦港金比羅線 道路防災(防安交付金 修繕)地方道工事 第1工区
一般県道福浦港金比羅線 道路防災(防安交付金 修繕)地方道工事 第1工区
一般県道福浦港金比羅線 道路防災(防安交付金 修繕)地方道工事 第1工区

【元請工事】

発注者名 山口県 下関土木建築事務所
工事名 一般県道福浦港金比羅線 道路防災(防安交付金 修繕)地方道工事 第1工区
場所 山口県下関市筋川町 地内
時期 2019年4月26日~2020年2月28日
内容 一般県道福浦港金比羅線における道路変状(ブロック積擁壁のクラック、法尻水路の破損)に伴う道路防災工事として吹付法枠工(L=84.0m)、アンカー工(n=35本)、水路工(L=80.0m)、舗装工(13.0m3)を施工した。

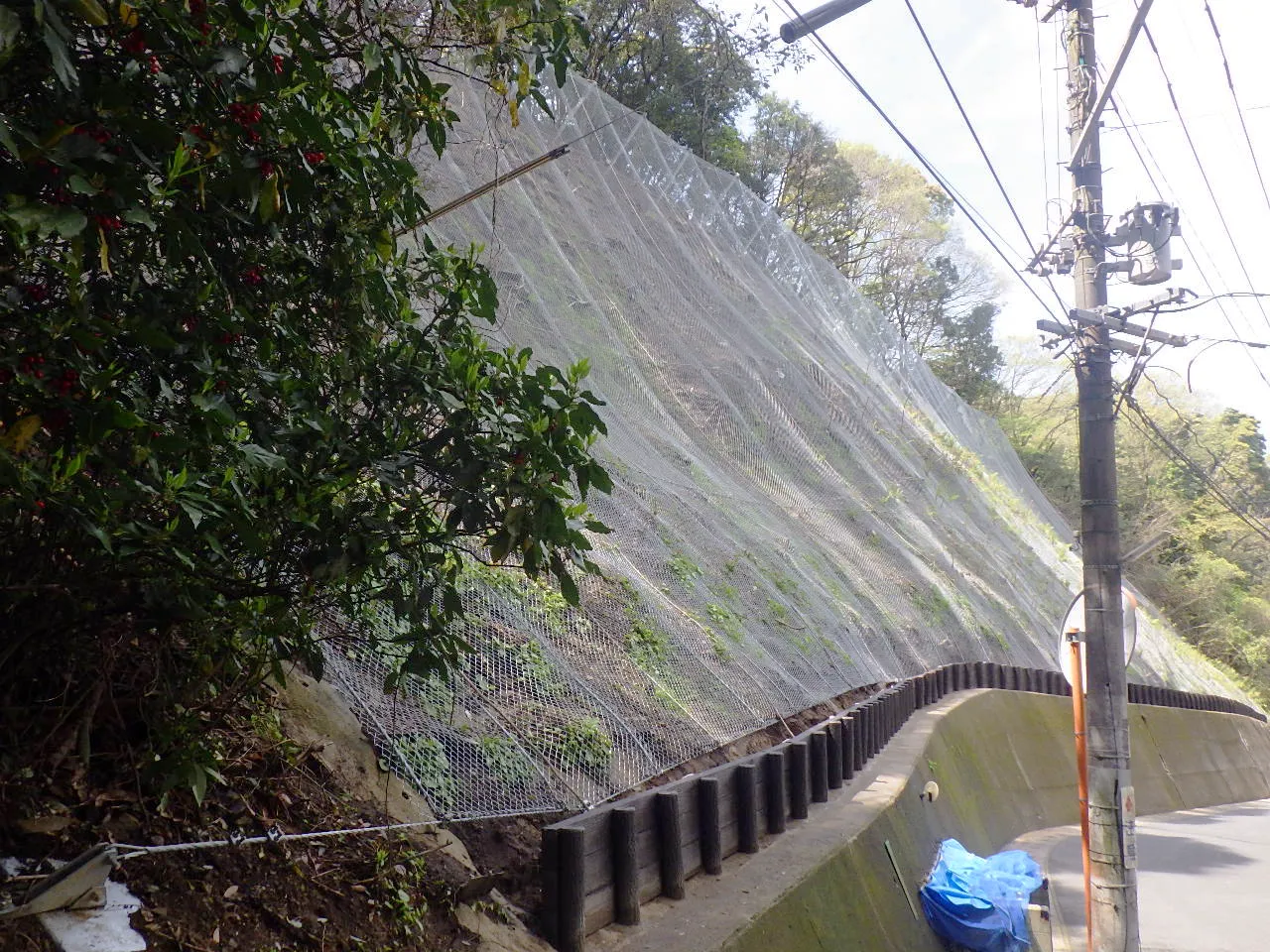

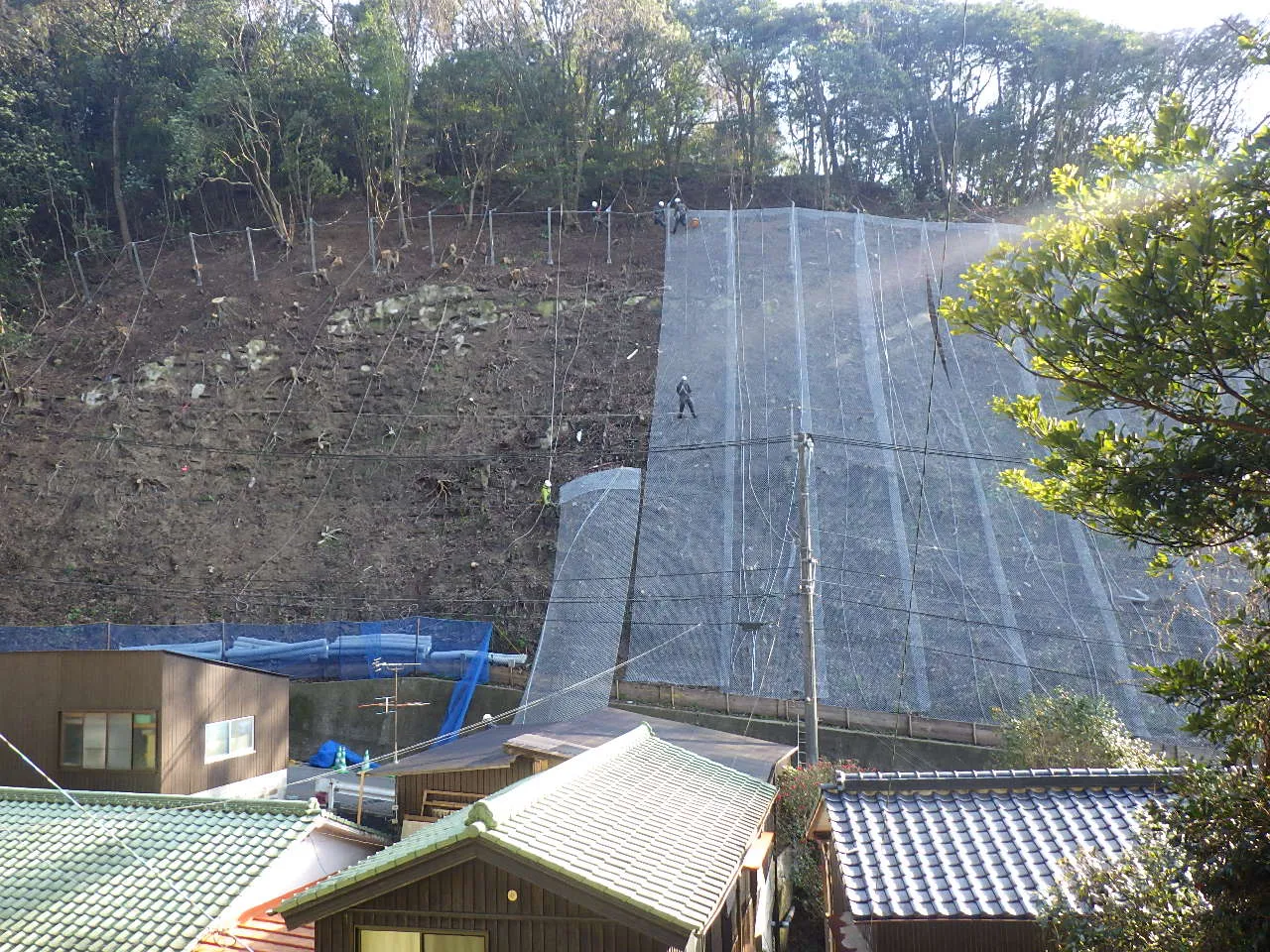

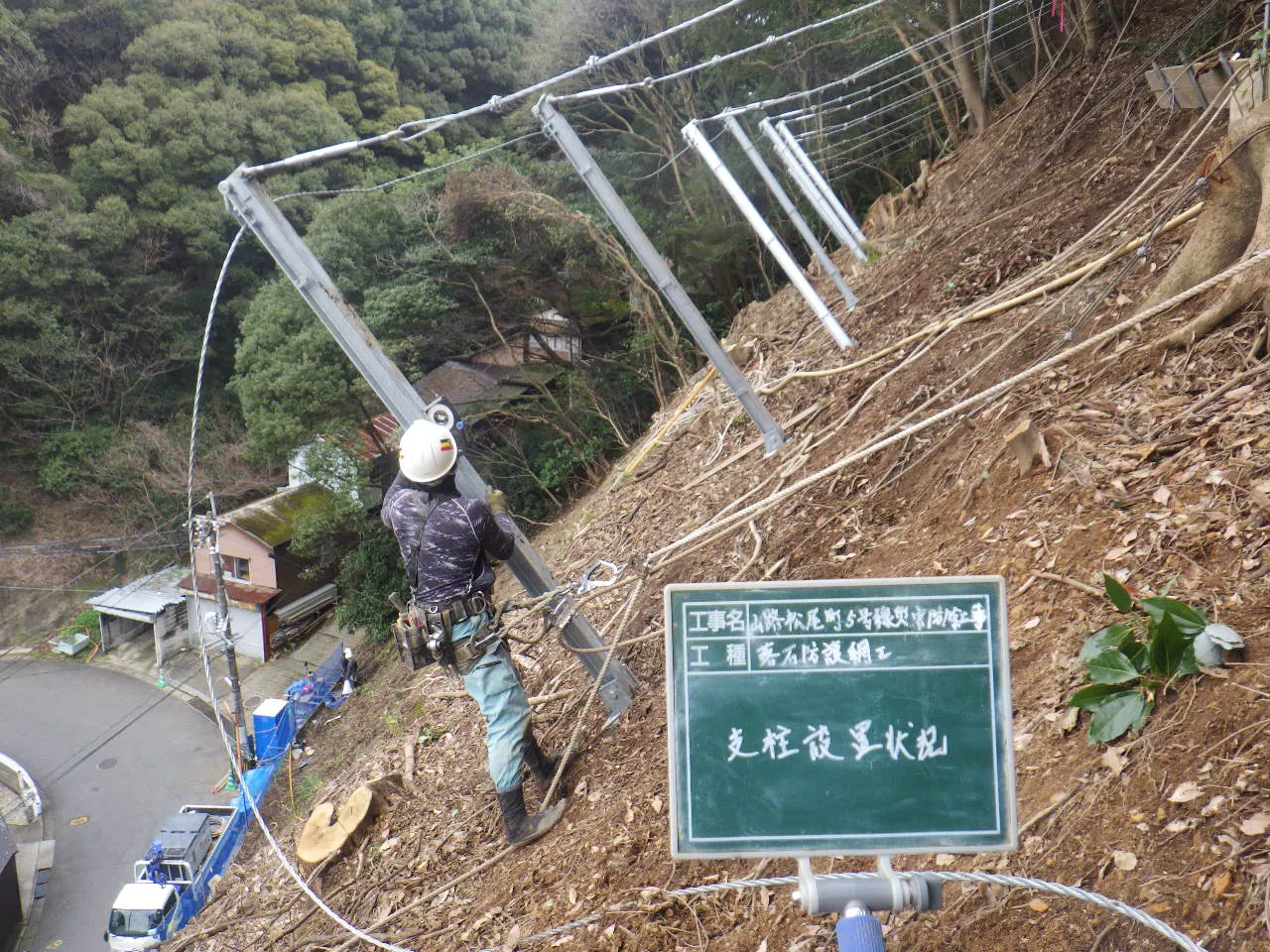

落石防止網工

平成30年度主要県道周東美川線 道路防災(防安交付金修繕)地方道(補正)工事 第2工区
平成30年度主要県道周東美川線 道路防災(防安交付金修繕)地方道(補正)工事 第2工区
平成30年度主要県道周東美川線 道路防災(防安交付金修繕)地方道(補正)工事 第2工区
平成30年度主要県道周東美川線 道路防災(防安交付金修繕)地方道(補正)工事 第2工区

【元請工事】

発注者名 山口県 岩国土木建築事務所
工事名 平成30年度主要県道周東美川線
道路防災(防安交付金修繕)地方道(補正)工事 第2工区
場所 山口県岩国市周東町三瀬川 地内
時期 2019年5月30日~2020年1月31日
内容 主要県道周東美川線において、落石・雪害を防止する事を目的とされた工事です。
(落石防止網工 750㎡)

ルートパイル工法

黒畑小学校法面災害復旧工事
黒畑小学校法面災害復旧工事
黒畑小学校法面災害復旧工事
黒畑小学校法面災害復旧工事

【元請工事】

発注者名 北九州市
工事名 黒畑小学校法面災害復旧工事
場所 北九州市八幡西区西鳴水二丁目
時期 2019年7月18日~2020年3月31日
内容 平成30年に突発的な豪雨に見舞われ、小学校校舎内の法面に地滑りの兆候が見られた為、抑止工(ルートパイル工法)を行った。
*ルートパイル工…4.0m~12.5m(238本) *足場工…1238空㎥

CTB工法

国道500号道路災害防除(2工区)工事
国道500号道路災害防除(2工区)工事
国道500号道路災害防除(2工区)工事
国道500号道路災害防除(2工区)工事

【下請工事】

発注者名 福岡県 朝倉県土整備事務所
工事名 国道500号道路災害防除(2工区)工事
場所 福岡県朝倉郡東峰村大字小石原
時期 2020年2月1日~2020年3月27日
内容 国道500号朝倉地区の道路防災工事で無足場工法による鉄筋挿入工の工事。
工事内容:鉄筋挿入工・219本、削孔長・700.8m

2017〜2018年度

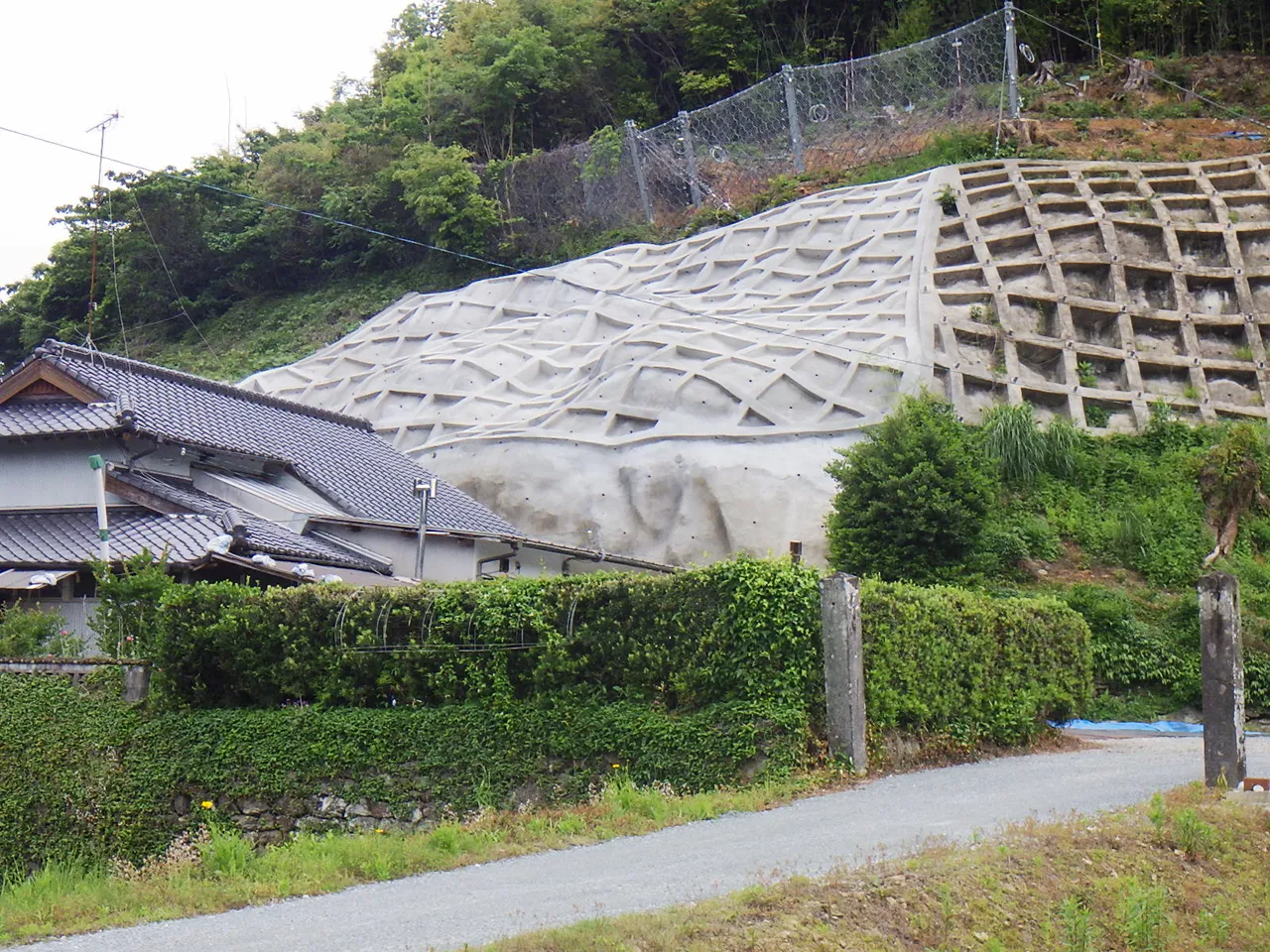

法枠工+ 鉄筋挿入工

内谷地区 急傾斜地崩壊対策工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区
内谷地区 急傾斜地崩壊対策工事 第1工区  内谷地区 自然災害防止(急傾斜)工事 第1工区

【元請工事】

発注者名 山口県 周南土木建築事務所
工事名 内谷地区 急傾斜地崩壊対策工事 第1工区
内谷地区 自然災害防止(急傾斜)工事 第1工区
場所 山口県周南市大字下上 地内
時期 2018年3月24日~2019年1月31日
内容 民家の裏の補強工事です。
伐採を行い、法面整形後、法面保護(吹付法枠工)を施工しました。
自然災害防止(急傾斜)工事では、鉄筋挿入工を行いました。

アンカー工

農村地域防災減災事業(地すべり対策事業)野田南2期地区地すべり防止工事1号
農村地域防災減災事業(地すべり対策事業)野田南2期地区地すべり防止工事1号
農村地域防災減災事業(地すべり対策事業)野田南2期地区地すべり防止工事1号

【元請工事】

発注者名 山口県 長門農林事務所
工事名 農村地域防災減災事業(地すべり対策事業)野田南2期地区地すべり防止工事1号
場所 山口県長門市日置野田地内
時期 2017年9月28日~2018年3月28日
内容 平成18年の梅雨前線豪雨に見舞われて以降、地すべりの再活動の兆候が見られた為、この地区の地すべり対策工として抑制工(水抜きボーリング)・抑止工(アンカー工)を行った。

法枠工+鉄筋挿入工

平成29年度 災害関連地域がけ崩れ対策(高木6)工事
平成29年度 災害関連地域がけ崩れ対策(高木6)工事
平成29年度 災害関連地域がけ崩れ対策(高木6)工事

【下請工事】

発注者名 熊本県 御船町役場
工事名 平成29年度 災害関連地域がけ崩れ対策(高木6)工事
場所 熊本県上益城郡御船町高木地内
時期 2018年1月10日~2018年3月23日
内容 平成28年度豪雨災害にて法面上部の町道に亀裂が入り斜面崩壊があったため、吹付法枠工と鉄筋挿入工を施工しました。
*吹付法枠工…H300:315m H200:413m *鉄筋挿入工…1172.5m

法枠工+鉄筋挿入工

農瀬田竜田線28年度発生橋梁災害復旧(第6013号法面2)工事
農瀬田竜田線28年度発生橋梁災害復旧(第6013号法面2)工事
農瀬田竜田線28年度発生橋梁災害復旧(第6013号法面2)工事

【下請工事】

発注者名 熊本県 阿蘇地域振興局
工事名 瀬田竜田線28年度発生橋梁災害復旧(第6013号法面2)工事
場所 熊本県上益城郡御船町高木地内
時期 2018年1月10日~2018年3月23日
内容 平成28年度熊本地震による補強工事で、橋脚周辺の斜面を吹付法枠工と鉄筋挿入工で施工しました。
*吹付法枠工 H300…914m *鉄筋挿入工…570.8m

集水井工+水抜きボーリング

農村地域防災減災事業(地すべり対策事業)中須北2期地区 平成28年年度 地すべり防止工事2号
農村地域防災減災事業(地すべり対策事業)中須北2期地区 平成28年年度 地すべり防止工事2号
農村地域防災減災事業(地すべり対策事業)中須北2期地区 平成28年年度 地すべり防止工事2号
農村地域防災減災事業(地すべり対策事業)中須北2期地区 平成28年年度 地すべり防止工事2号

【元請工事】

発注者名 山口県 周南農林事務所
工事名 農村地域防災減災事業(地すべり対策事業)中須北2期地区
平成28年年度 地すべり防止工事2号
場所 山口県周南市大字中須北地内
時期 2017年3月28日~2018年3月30日

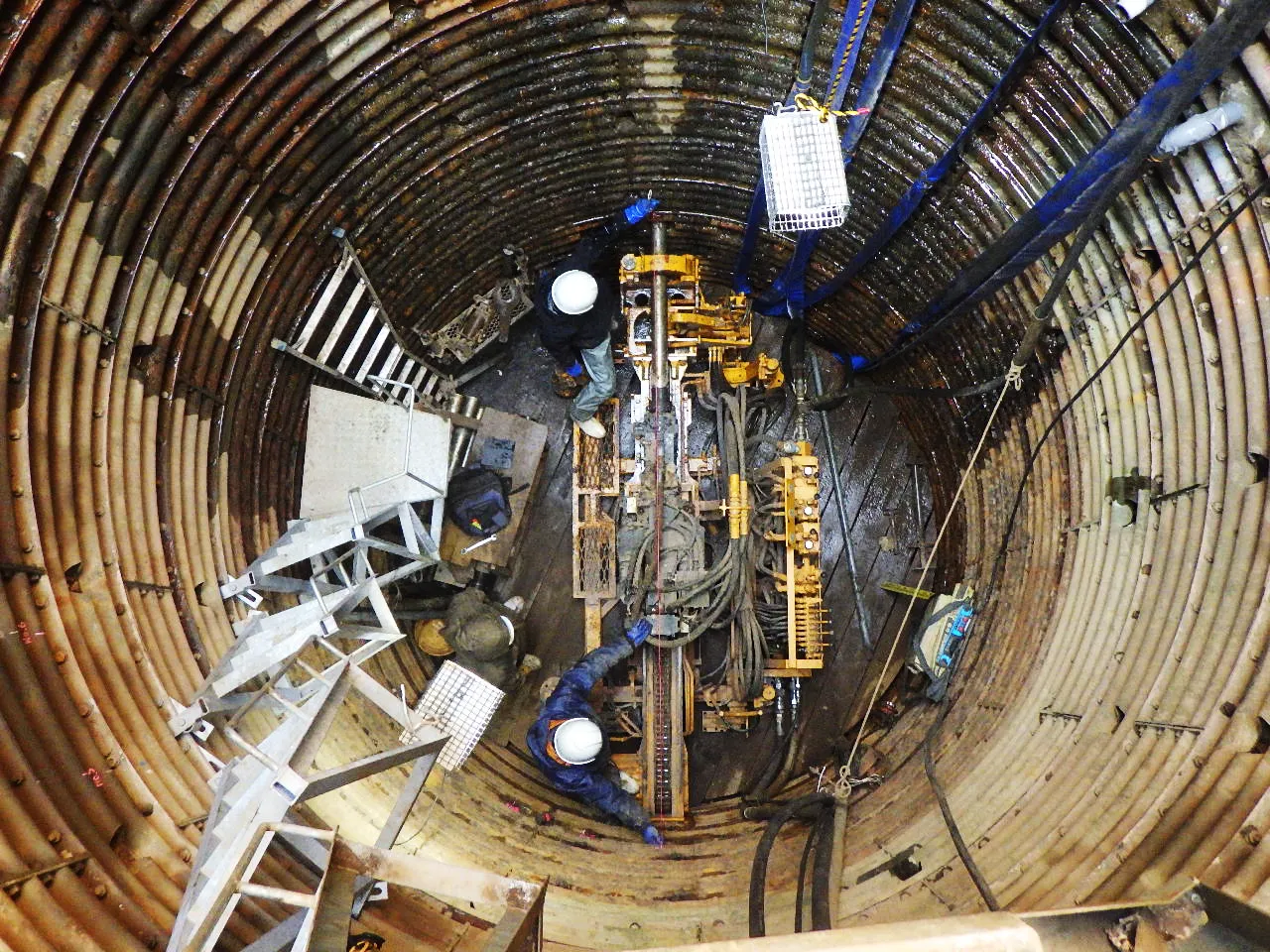

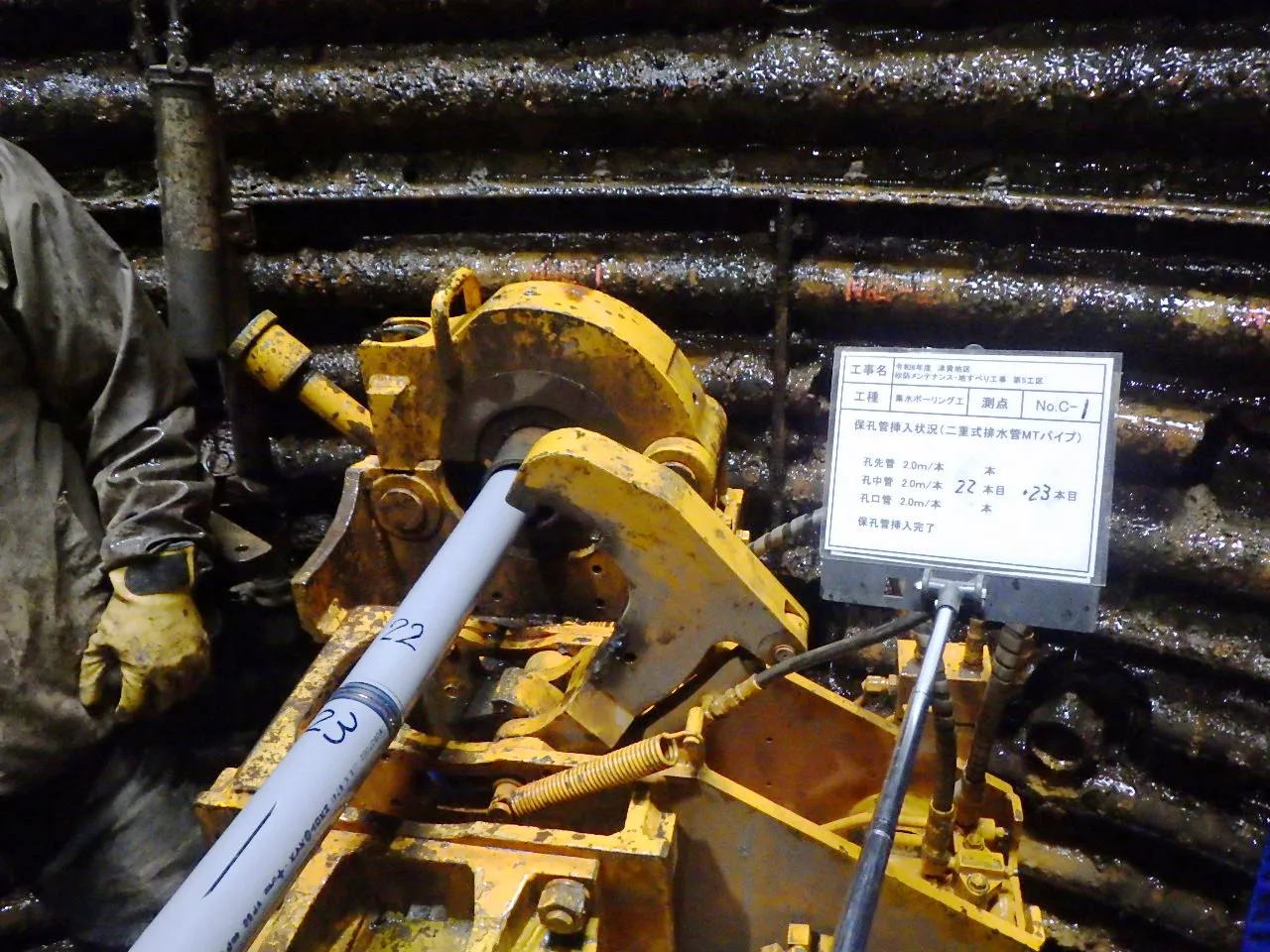

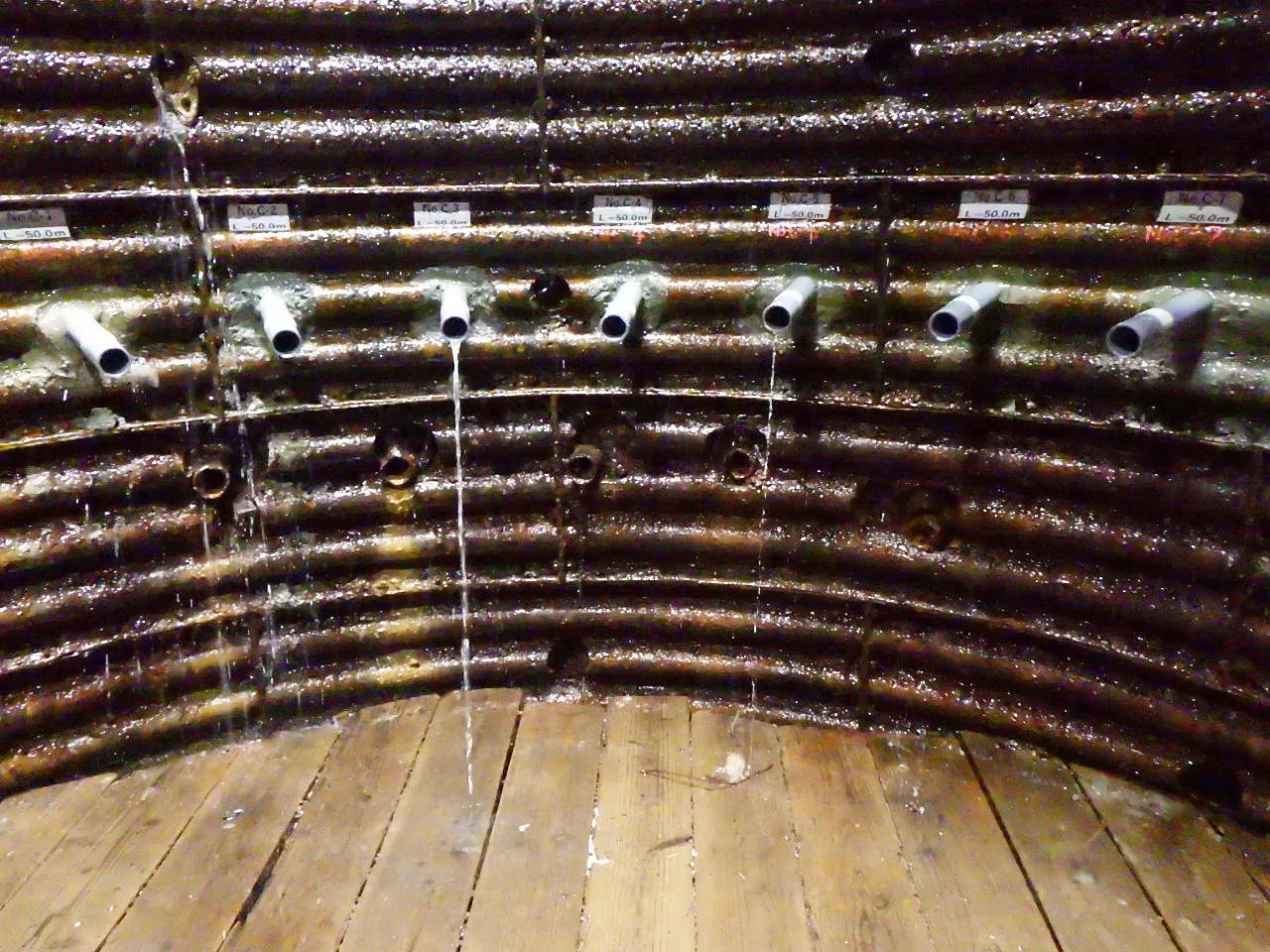

内容 集水井工を施工後、井戸内に削孔機を設置して水抜ボーリングを施工します。

枠内モルタル吹付工

伊川地区 急傾斜地法面対策工事
伊川地区 急傾斜地法面対策工事
伊川地区 急傾斜地法面対策工事
伊川地区 急傾斜地法面対策工事
伊川地区 急傾斜地法面対策工事

【元請工事】

発注者名 福岡県 北九州県土整備事務所
工事名 伊川地区 急傾斜地法面対策工事
場所 福岡県北九州市門司区伊川地内外3件
時期 2017年3月30日~2017年10月26日
内容 当初、枠内は植生基材吹付工を行っていたが、草木の維持管理や蚊等の害虫が近隣住民の被害にあっていたため、枠内の草木の除去をした後に、繊維入りモルタル吹付工 1990㎡(厚み8㎝)を施工した。
